德州儀器BQ77216:具有內部延遲計時器、適用于 3 節至 16 節串聯鋰離子電池的電壓和溫度保護器。
產品詳情
BQ77216 產品系列提供了多種電壓和溫度監控功能,包括適用于鋰離子電池包系統的過壓 (OVP)、欠壓 (UVP)、開路 (OW)和過熱 (OT) 保護。可獨立監控每節電池是否具有過壓、欠壓和開路情況。通過增加外部 NTC 熱敏電阻,該器件可以檢測到過熱情況。
當檢測到存在過壓、欠壓、開路或過熱情況時,BQ77216 器件即啟動內部延遲計時器。延遲計時器過期時,將觸發相應的輸出進入其工作狀態(根據配置的不同,為高電平或低電平狀態)。
相關型號:

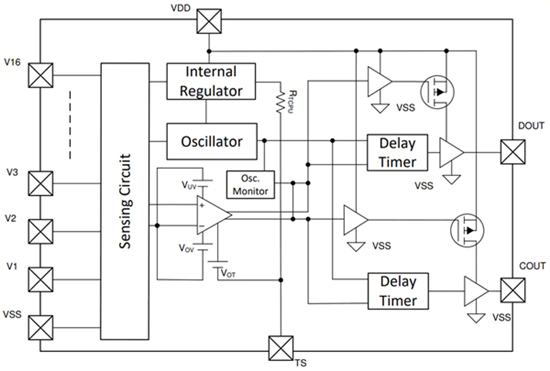

功能框圖
特性
? 3 節至 16 節串聯電池保護
? 高精度過壓保護
– 25°C 時為 ± 10mV
– 0°C 至 60°C 時為 ± 20mV
? 3.55V 至 5.1V 的過壓保護選項
? 1.0V 至 3.5V 的欠壓保護選項
? 開路連接檢測
? 過熱保護
? 支持電池隨機連接
? 功能安全型
? 固定內部延遲計時器
? 固定檢測閾值
? 固定輸出驅動類型,適用于每個 COUT 和 DOUT
– 高電平有效或低電平有效
– 高電平有效驅動達 6V
– 漏極開路,可從外部上拉至 VDD
? 低功耗 ICC ≈ 1μA(VCELL(ALL) < VOV)
? 每節電池輸入具有小于 100nA 的低泄漏電流,且禁用開路檢測
? 封裝尺寸選項:
– 24 引腳引線式 TSSOP,引線間距為 0.65mm
應用
? 鋰離子電池組保護,可應用于:
– 手持園藝工具
– 手持電動工具
– 無線真空吸塵器
– UPS 備用電池
– 輕型電動車輛(電動自行車、電動踏板車、踏板輔助自行車)
