概述：

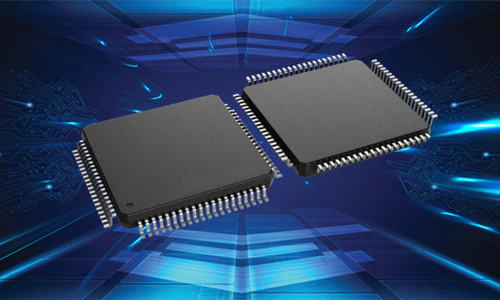

MSP430F67621AIPNR是一款具有 3 個 Σ-Δ ADC、10 位 SAR ADC、LCD、64KB 閃存、4KB RAM 的低成本多相計量 SoC。

TI MSP430F67621A 多相計量 SoC 是用于收費儀表的功能強大的高度集成解決方案，可使用很少的外部組件實現精準計量并實現低系統成本。MSP430F676x1A 使用低功耗 MSP430?CPU 及 32 位乘法器來執行所有能量計算，從而在各種 應用 （如費率管理以及與 AMR 或 AMI 模塊的通信）中實現計量功能。

特性

? 相位電流在超過 2000:1 的動態范圍內精度 < 0.5%

? 符合或者超過美國國家標準學會 (ANSI) C12.20 和國際電工委員會 (IEC) 63053 標準

? 支持諸如電流變壓器、羅式線圈或分流器等多種傳感器

? 針對高達 3 相位的功率測量

? 每相位或累加相位的四象限測量

? 精確的相位角測量

? 針對電流變壓器的數字相位校正

? 使用單一校準的 40Hz 至 70Hz 線路頻率范圍

? 支持自動切換的靈活電源選項

? 交流主電源故障期間，顯示屏運行在極低功耗下：LMP3 時 為 3μA

? 實時時鐘 (RTC) 模塊通過專用電源 (AUXVCC3) 供電并提供集成式失調電壓和溫度校準 特性

? 用于智能儀表器具的多個通信接口

? 具有 32 位復用器的高性能 25MHz CPU

? 高達 128KB 支持單周期執行功能的閃存

? 高達 8KB 支持單周期訪問的 RAM

? 多達 3 個支持差分輸入和可變?cè)鲆娴莫?dú)立 24 位 Σ-Δ模數轉換器 (ADC)

? 系統 ADC：10 位、200ksps、6 個通道以及溫度傳感器和電源測量

? 寬輸入電源電壓范圍：1.8V 至 3.6V

? 能量測量期間超低功耗

– 10MHz 運行時為 3.0mW (3.0V)

? 多個低功率模式

– 待機模式 (LPM3)：3V 時為 2.5μA，3μs 內喚醒（典型值）

– RTC 模式 (LPM3.5)：3V 時為 1.24μA（典型值）

– 關斷模式 (LPM4.5)：3V 時為 0.78μA（典型值）

? 具有高達 320 段對比度控制的 LCD 驅動器

? 具有晶振偏移校準和溫度補償功能的受密碼保護的RTC

? 4 個通信端口

– 在 4 個 UART，3 個 SPI 和 1 個 I2C 接口間可配置

? 4 個 16 位定時器，每個定時器具有 9 個捕捉/比較寄存器

? 具有 72 個 I/O 引腳的 100 引腳 LQFP (PZ) 封裝

? 具有 52 個 I/O 引腳的 80 引腳 LQFP (PN) 封裝

? -40°C 至 85°C 的工業溫度范圍

? 開發工具（另請參閱 工具與軟件）

– 帶有 MSP430F67641 SoC 的多相電表(EVM430-F67641)

應用范圍

? 三相電子式電度表

? 公用事業儀表計量

? 能量監控
