最新資訊LMR23630AQDDAQ1 SIMPLE SWITCHER是一款簡便易用的 36V、3A 同步降壓穩壓器。該器件具有 4V 至 36V 的寬輸入范圍， 適用于從工業到汽車各類應用中非穩壓電源的電壓調節。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。其靜態電流低至 75A，因此適用于電池…
LMR23630AQDDAQ1 SIMPLE SWITCHER?是一款簡便易用的 36V、3A 同步降壓穩壓器。該器件具有 4V 至 36V 的寬輸入范圍， 適用于從工業到汽車各類應用中非穩壓電源的電壓調節。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。其靜態電流低至 75μA，因此適用于電池供電類系統。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。這樣還能夠最大限度地減少外部元件數。該器件還具有恒定頻率 FPWM 模式，可在輕載時實現較小的輸出電壓紋波。
LMR23630-Q1的特性：
? 符合汽車應用 標準
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級：
– 帶 RT 的 SOIC 和 WSON - C4B 級
– 帶 PGOOD 的 WSON - C5 級
? 4V 至 36V 的輸入范圍
? 3A 持續輸出電流
? 最短導通時間：60ns
? 內置補償功能，便于使用
? 400kHz 固定開關頻率和可調開關頻率兩種選擇
? 在輕負載條件下，有脈頻調制 (PFM) 和強制脈寬調制 (PWM) 兩種模式可供選項
? 與外部時鐘頻率同步
? 對于 PFM 選項，無負載條件下的靜態電流為 75μA
? 電源正常選項
? 軟啟動至預偏置負載
? 支持高占空比運行模式
? 具有間斷模式的輸出短路保護

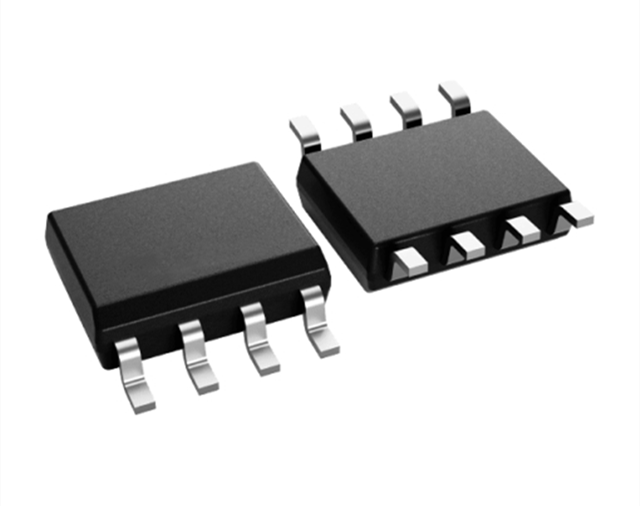

? 8 引腳 HSOIC 和 12 引腳 WSON 可濕側面，具有PowerPAD?封裝選項
? 結合使用 LMR23630-Q1 和 WEBENCH? 電源設計器創建定制設計
LMR23630-Q1的應用：
? 汽車信息娛樂系統：儀表組、音響主機、抬頭顯示
? USB 充電
? 一般電池供電 應用
