ADS1235IRHBR器件是一款用于橋式傳感器且具有 PGA 和交流激勵的汽車類 24 位、7.2kSPS、3 通道差動、Δ-Σ ADC。說明：ADS1235 是一款具有集成式可編程增益放大器 (PGA) 的精密 7200SPS Δ-Σ 模數轉換器 (ADC)。此器件還包括診斷 特性 ，如 PGA 超范圍和基準監控器。該 …
ADS1235IRHBR器件是一款用于橋式傳感器且具有 PGA 和交流激勵的汽車類 24 位、7.2kSPS、3 通道差動、Δ-Σ ADC。
說明：
ADS1235 是一款具有集成式可編程增益放大器 (PGA) 的精密 7200SPS Δ-Σ 模數轉換器 (ADC)。此器件還包括診斷 特性 ，如 PGA 超范圍和基準監控器。該 ADC 可為高度精密的設備（包括稱重秤、應變計和電阻式壓力傳感器）提供高準確度的零溫漂轉換數據。
該 ADC 具有信號和基準多路復用器，可支持三個差動信號輸入和兩個基準輸入。該 ADC 還包括可提供 1、64 和 128 的增益的低噪聲 PGA。該 ADC 還包括 24 位 ΔΣ 調制器和可編程數字濾波器。
特性
? 24 位高精度 ADC
– 120,000 無噪聲計數（10mV 輸入、10SPS）
– 偏移漂移：1nV/°C
– 增益漂移：0.5ppm/°C
? 三個差動輸入或五個單端輸入
? 兩個基準輸入
? 寬輸入電壓范圍：±7mV 至 ±5V
? 低噪聲 PGA，增益：1、64 和 128
? 數據速率：2.5SPS 至 7200SPS
? 交流或直流電橋激勵選項
? 可實現零溫漂運行的斬波模式
? 同步 50Hz 和 60Hz 抑制模式
? 單周期穩定模式
? 缺少基準輸入監控器
? 信號超范圍監控器
? 溫度傳感器
? 循環冗余校驗 (CRC)
? 5V 或 ±2.5V 電源
應用
? 稱重秤和應變計數字轉換器
? 動態稱重系統
? 壓力測量
? 過程分析

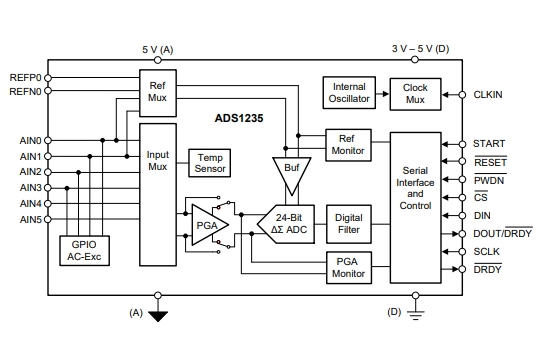

ADS1235IRHBR 框圖
