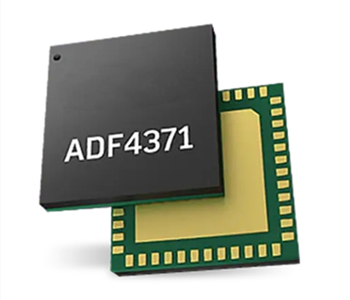

ADI ADF4371BCCZ是一款帶集成 VCO 的微波寬帶合成器
產品說明
ADF4371 結合外部環路濾波器和外部參考頻率使用時，可實現小數 N 分頻或整數 N 分頻鎖相環(PLL)頻率合成器。該微波寬帶 VCO 設計允許產生 62.5 MHz 至 32 GHz 的頻率。
ADF4371 具有集成 VCO，其基波輸出頻率范圍為 4000 MHz 至 8000 MHz。此外，VCO 頻率可進行 1、2、4、8、16、32 或 64 分頻，因此用戶可以在 RF8 上產生低至 62.5 MHz 的 RF 輸出頻率。倍頻器在 RF16 上產生 8 至 16 GHz 的頻率。四倍頻器在 RF32 上產生 16 至 32 GHz 的頻率。RFAUX8 可復制 RF8 的頻率范圍，或允許直接訪問 VCO 輸出。要抑制倍頻的無用積，請在倍頻器以及 RF16 和 RF32 輸出級之間提供諧波濾波器。
特性
RF 輸出頻率范圍：62.5 MHz 到 32,000 MHz
小數 N 分頻頻率合成器和整數 N 分頻頻率合成器
高分辨率 39 位小數模數
典型鑒頻鑒相器 (PFD) 雜散：-90 dBc（典型值）
集成均方根值 (RMS) 抖動 < 40 fs (1 kHz – 100 MHz)
歸一化相位噪底 (FOM) -234 dBc/Hz
工作頻率高達 250 MHz 的鑒頻鑒相器(PFD)
參考頻率達 600 MHz
低相位噪聲，壓控振蕩器 (VCO)
可編程的 1、2、4、8、16、32 或 64 分頻輸出
0.06 -8 GHz 輸出(RF8)
0.06 -8 GHz 輸出(RFAUX8)
8 -16 GHz 輸出(RF16)
16 -32 GHz 輸出(RF32)
鎖定時間 ~3ms，帶自動校準功能
鎖定時間<20us，帶校準旁路功能
模擬和數字電源：3.3 V
VCO 電源電壓：3.3 V 和 +5 V。
可編程輸出功率水平
RF 輸出靜音功能
7mm × 7mm 48 引腳 LGA 封裝
應用
? 無線基礎設施 (MC-GSM, 5G)
? 衛星/VSAT
? 測試設備/儀器儀表
? 時鐘產生
? 航空航天/防務
