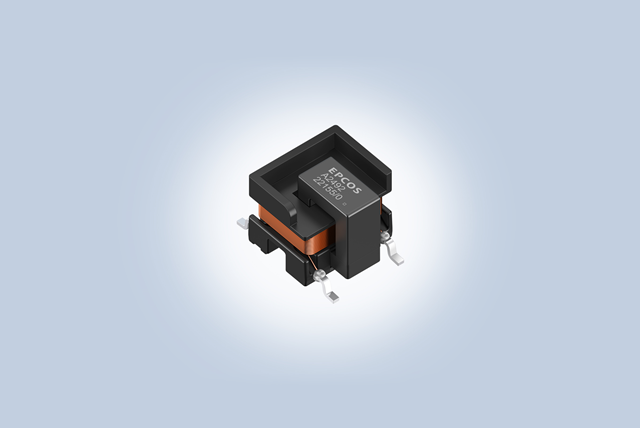

TDK株式會社（東京證券交易所代碼：6762）推出適配系統工作電壓DC 1000 V的愛普科斯 (EPCOS) InsuGate系列SMT柵極驅動變壓器，大幅擴展了該系列產品陣容。新元件的訂購代碼為B78541A25，符合IEC 61558-1/2-16標準的基本絕緣要求，為全橋逆變模塊提供了更緊湊的柵極驅動設計，尤其適合電動汽車以及工業等絕緣要求更高的應用場合。通過在骨架上采用三重絕緣繞組結構，結合MnZn鐵氧體磁芯，在保證高頻開關功能以及高可靠性高絕緣性能的前提下，優化了占板的空間。
這款適配1 kV 絕緣的新元件，尺寸為13.85 x 10.5 x 9.2 mm（長x寬x高），比之絕緣等級相當的傳統柵極單驅動變壓器，可減小約30%的占板空間。在工作溫度范圍內（最高+150 °C），其電感vs. 溫度曲線表現平坦，標稱電感為75 μH，耦合電容僅為4 pF，非常適用于快速開關的IGBT及SiC器件。此外，我們還可應客戶要求提供SPICE型號。
該系列元件通過AEC-Q200 Rev. E認證，并基于標準Eurocard PCB板進行了符合AQG 324要求的擴展機械振動測試，驗證了其在動力總成模塊中的耐久性。其局部放電熄滅電壓≥1.2 kV (Vpeak)，適配AC 300V 的加強絕緣要求，通過了60秒的3 kV (AC) 的高壓測試，為下一代電力電子設備提供了可靠的電隔離解決方案。
主要應用
開關模式電源
柵極驅動電路
隔離式DC-DC轉換器
單通道IGBT/SiC驅動集成電路 (IC) 的電隔離
主要特點和優勢
高直流工作電壓：高達1000 V
小型SMD封裝：尺寸為13.85 x 10.5 x 9.2 mm（長x寬x高）
平坦的電感vs. 溫度曲線
耦合電容：4 pF（典型值）
局部放電熄滅電壓：≥1.2 kV (Vpeak)
符合RoHS
獲得AEC-Q200 Rev. E認證
通過基于標準Eurocard PCB板進行的符合AQG 324要求的抗振動測試
寬工作溫度范圍：高達+150 °C
如需了解該產品的更多信息，請訪問www.tdk-electronics.tdk.cn/zh/transformers_igbt_fet
