互聯設備在不斷發展。 更智能、功能更齊全、電池壽命更長的新一代產品不斷涌現。 為了助力這一發展趨勢，SmartBond? 也在不斷發展。 SmartBond 5.0 變得更智能、更靈活、功耗更低。 Renesas DA14585-00T00AT2 不僅擁有業界領先的 DA1458x 的所有優勢，還具有更高的靈活性，可用于創造更先進的應用，且占用面積極小、功率預算極低。

作為 SmartBond 系列的產品，DA14585-00T00AT2 是目前體積最小、功耗最低、集成度最高的藍牙? 解決方案之一。 這款多功能片上系統 (SoC) 是為遙控器、感應標簽、信標、互聯醫療設備和智能家居節點等產品添加低功耗藍牙 (LE) 的理想之選。 支持藍牙 5 及以下的所有藍牙版本。 此外，DA14585-00T00AT2 擁有 96kB 的 RAM，應用內存量是其前代產品的兩倍，可充分利用標準功能。DA14585-00T00AT2還包含一個集成的麥克風接口，以較低的附加成本提供語音支持。寬電源電壓范圍（0.9V 至 3.6V）涵蓋了更多的能源選擇，提供了充分的設計靈活性。

與所有 SmartBond 解決方案一樣，DA14585-00T00AT2 易于設計，且支持獨立和托管應用。 有完整的開發環境和 SmartSnippets? 軟件提供支持，可幫助您優化軟件的功耗。

技術優勢

內存大，可構建復雜的應用程序

電池壽命極長

系統物料清單 (BOM) 中所需部件數量少

DA14585-00T00AT2主要具備以下功能

■ 符合藍牙? V5.0、ETSI EN 300 328 和 EN 300 440 2 類（歐洲）、FCC CFR47 Part 15（美國）和 ARIB STD-T66（日本）

■ 支持多達 8 個藍牙? LE 連接

■ 快速冷啟動時間小于 50 ms

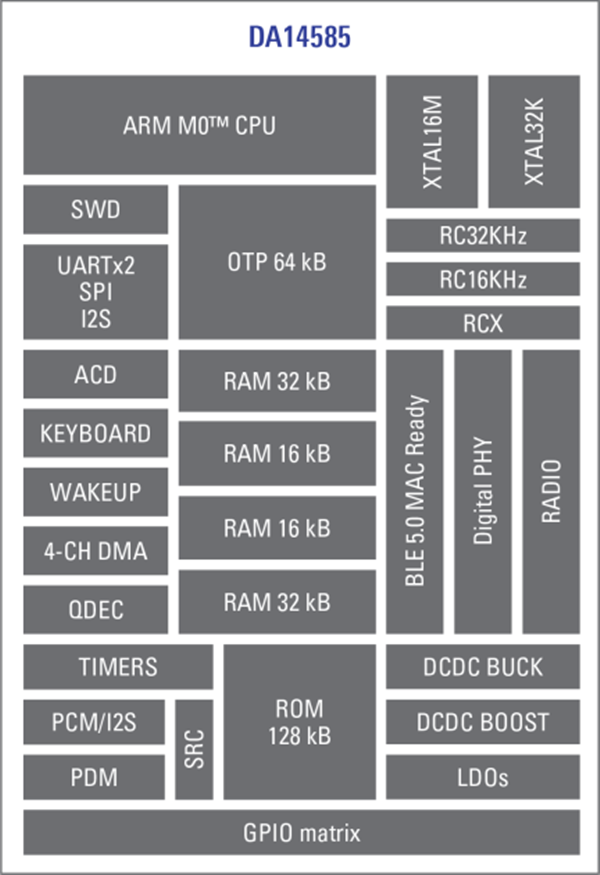

■ 處理能力

16 MHz 32 位 ARM Cortex-M0，帶 SWD 接口

專用鏈路層處理器

AES-128 位加密處理器

■ 存儲

64 kB 一次性可編程 （OTP） 存儲器

96 kB 數據/保留 SRAM

128 kB ROM

■ 電源管理

集成降壓/升壓 DCDC 轉換器

P0、P1 和 P2 端口，電壓容差為 3.3 V

僅 4 個電源引腳即可輕松解耦

支持紐扣電池（典型值 3.0 V）和堿性電池（典型值 1.5 V）

1.8 V 冷啟動支持

用于電池電壓測量的 10 位 ADC

■ 數字控制振蕩器

16 MHz 晶體（最大 ±20 ppm）和 RC 振蕩器

32 kHz 晶體（±50 ppm，最大 ±500 ppm）和 RCX 振蕩器

■ 靈活的復位電路

系統和電源在單個引腳中重置

■ 通用、捕獲和睡眠定時器

■ 數字接口

Gen. 專用 I/O：14 （WLCSP34）、25 （QFN40）、32 （QFN48）

2 個 UART，具有高達 1 Mbps 的硬件流量控制

SPI ? 接口

I2C 總線，頻率為 100 kHz、400 kHz

支持 3 軸的正交解碼器

■ 模擬接口

4 通道 10 位 ADC

■ 無線電收發器

□ 完全集成的 2.4 GHz CMOS 收發器

□ 單線天線：無需射頻匹配或 RX/TX 切換

□ VBAT3V 時的電源電流：TX：3.4 mA，RX：3.7 mA（理想 DCDC）

0 dBm 發射輸出功率

-20 dBm 輸出功率（在“近場模式”下）

-93 dBm 接收器靈敏度

■ 封裝：QFN 40 引腳，5 mm x 5 mm

典型應用

DA14585-00T00AT2專為電池供電的物聯網設備設計，主要用于：

遙控器

感應標簽和跟蹤器

信標

互聯醫療設備

智能家居

人機接口設備

VR 控制器

互聯傳感器

無線充電

此外，DA14585-00T00AT2芯片支持藍牙Mesh網絡和安全加密功能，并提供完整的開發工具鏈，適用于需要長續航與緊湊設計的場景。
