F1763NBGI8 是（Renesas）推出的射頻混頻器產品，采用 Zero-Distortion?技術 ，主要應用于接收器（Rx）場景。 以下是其核心特性：
多載波系統的理想選擇
低側或高端 LO
11.7dB 增益
使用 HS LO 的超線性 45dBm IP3O 或使用 LS LO 的 42dBm IP3O
9.7 dB NF
200 Ω 輸出阻抗
寬平坦性能 IF BW
直接驅動 ADC 用于 DPD 應用
低功耗
5x5 20 引腳封裝
待機模式
概述

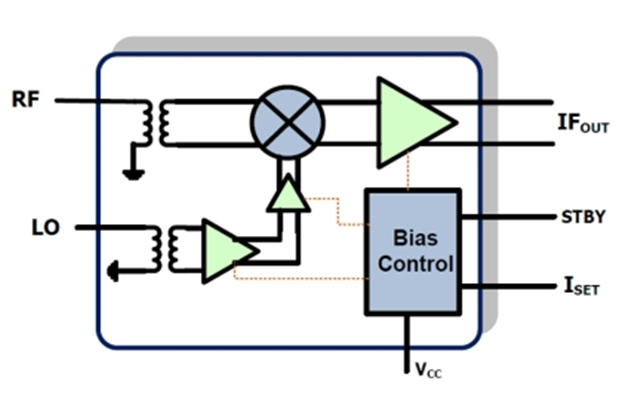

F1763NBGI8是一款單通道混頻器，設計為采用單 5V 電源供電。它針對在 2000MHz - 2900MHz 頻段的多模式、多載波基站接收器中使用低側或高側 LO 進行了優化。F1763NBGI8支持 50MHz 至 500MHz 的 IF 頻率。該器件標稱值提供 42 dBm 輸出 IP3 和 200mA ICC。
競爭優勢
在典型的基站接收器中，RF 轉 IF 混頻器主導著整個接收系統的線性度性能。Zero-DistortionTM 系列調音臺顯著提高了 BTS 在所需信噪比 （SNR） 下可以承受的最大信號電平（IM3 音調）。Zero-DistortionTM 技術可以實現任何一種優勢。在基站發射機中，采用數字預失真 （DPD） 來提高發射機的性能。通過在 DPD RX 路徑（例如 IDTF1763）中使用超線性混頻器，可以顯著改善整個 Tx 系統的 ACLR 和/或功耗。這是因為 F1763NBGI8 可以通過 Anti-Alias 濾波器直接驅動 ADC。在 DPD 應用中不需要下游擴增。
此外，F1763NBGI8主要具備以下參數：
頻率：2.3GHz ~ 2.7GHz
混頻器數：1
增益：12.2dB
噪聲系數：10.9dB
輔助屬性：-
電流 - 供電：200mA
電壓 - 供電：4.75V ~ 5.25V
安裝類型：表面貼裝型
封裝/外殼：20-QFN
應用場景
F1763NBGI8適用于無線通信、雷達、衛星通信等對線性度要求高的射頻系統，尤其在復雜電磁環境中能保持穩定性能。
歡迎訪問明佳達官網（www.stylb.cn）查詢F1763NBGI8混頻器實時庫存及報價！
