ADP2230ACPZ是（ADI）推出的一款雙通道、2 MHZ、800 mA、同步低靜態電流降壓調節器。以下是其核心特性：

輸入電壓范圍：2.3 V 至 6.5 V

固定和可調輸出電壓選項

固定輸出電壓對選項：1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V

可調輸出電壓范圍：0.8 V 至 6 V

最小保證連續輸出電流：800 mA

效率高達 94%

兩個電源通道的低靜態電流為 15 μA

保存模式 （PSM）

低關斷電流：0.1 μA（典型值）

100% 占空比，實現低壓差作

SYNC 引腳開關頻率選項

2 MHz 固定脈寬調制 （PWM） 模式

2 MHz PSM/PWM 自動轉換模式

1.5 MHz 至 2.5 MHz 的外部時鐘同步

為每個輸出啟用具有精度閾值的輸入

180° 相移 PWM 輸出，可實現最小的 VIN 紋波

限流和熱關斷（TSD）保護

快速輸出放電（QOD）

10引腳、3 mm × 3 mm × 0.75 mm LFCSP封裝

概述

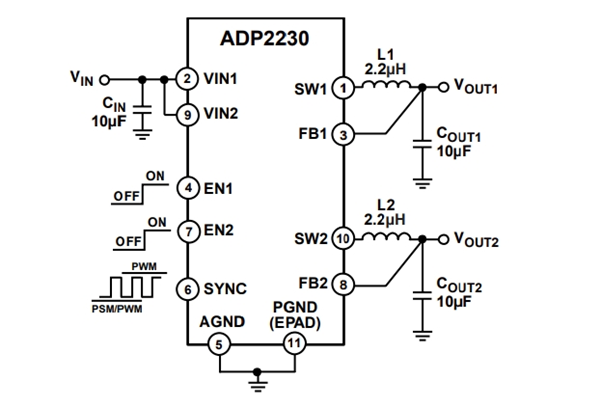

ADP2230ACPZ是一款集成兩個高效率、低靜態電流、800 mA、降壓型DC-DC轉換器，采用小型10引腳3 mm × 3 mm LFCSP封裝。整個解決方案僅需五個小型外部元件。當ADP2230ACPZ使用三個0603電容和兩個2 mm × 2 mm電感時，解決方案總面積約為48 mm2，是滿足各種便攜式應用需求的最小尺寸方案。

ADP2230ACPZ降壓調節器采用專有高速電流模式、恒頻PWM控制方案，具有出色的穩定性和瞬態響應。為減少輸入電流紋波，降壓輸出以錯相方式工作。為確保便攜式應用的電池使用壽命最長，ADP2230ACPZ提供變頻省電模式，在小負載條件下可降低開關頻率。

在邏輯控制的關斷期間，輸入與輸出斷開，從輸入源汲取的電流小于0.1 μA。ADP2230ACPZ采用2.3 V至6.5 V輸入電壓工作，允許使用多個堿性電池、NiMH電池、鋰電池或其他標準電源為其供電。

ADP2230ACPZ提供多種選擇來設置工作頻率。為實現輕載效率較大化，ADP2230ACPZ在PSM模式下能以更低的開關頻率工作，并隨著負載增加而自動切換到PWM模式。當噪聲比效率更為重要時，可強制ADP2230采用僅PWM工作模式(2 MHz)。ADP2230ACPZ還可通過SYNC引腳與1.5 MHz至2.5 MHz外部時鐘同步。使用外部時鐘同步控制時，兩個降壓輸出與所施加的時鐘信號同相。

ADP2230ACPZ內置功率開關、同步整流器和補償元件，可較大程度減少外部器件數量并提高效率。其他重要保護特性包括：欠壓閉鎖，用來防止電池深度放電；內部軟啟動，用來防止啟動時的輸入電流過沖；以及集成式、開關電阻型QOD功能，用于器件禁用時的輸出自動放電。短路保護和熱過載保護電路可以防止器件在不利條件下受損。

應用場景

便攜式和電池供電設備

自動抄表器(WSN)

POS設備和交易處理設備

移動電話

數碼相機和音頻設備

醫療儀器

中幅平板電腦

性能參數

產品：ADP2230ACPZ

功能：降壓

輸出配置：正

拓撲：降壓

輸出類型：可調式

輸出數：2

電壓 - 輸入（最小值）：2.3V

電壓 - 輸入（最大值）：6.5V

電壓 - 輸出（最小值/固定）：0.8V

電壓 - 輸出（最大值）：6V

電流 - 輸出：800mA

頻率 - 開關：2MHz

同步整流器：是

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

封裝/外殼：10-LFCSP
