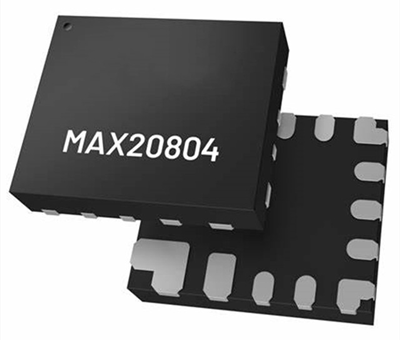

MAX20804TFD是一款4A、3MHz、2.7V 至 16V、降壓開關穩壓器，采用緊湊型 3.0mm x 2.5mm FC2QFN 封裝，支持 -40°C 至 +150°C 工作結溫。
主要特性
MAX20804TFD具有以下主要特性：
功率密度高，元件數量少
單電源操作，并集成用于偏置生成的 LDO
緊湊型 3.0mm x 2.5mm、14 引腳、FC2QFN 封裝
內部補償
寬工作范圍
2.7V 至 16V 輸入電壓范圍
0.5V 至 5.8V 輸出電壓范圍
可配置開關頻率：500kHz 至 3MHz
結溫范圍：–40°C 至 +150°C
兩個 Pin-Strap 編程引腳用于選擇不同的配置
優化的性能和效率
峰值效率為 91.3%，VDDH = 12V、VOUT = 1.8V 且 fSW = 1MHz
可選 AMS 可改善負載瞬態
可選 DCM 可提高輕負載效率
說明

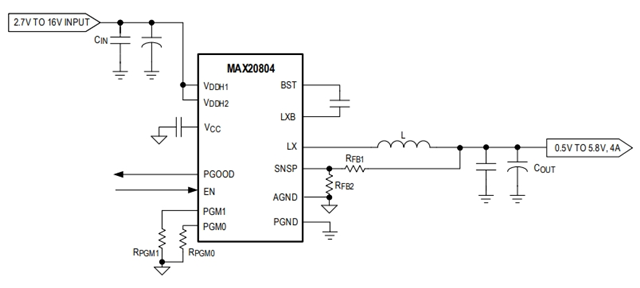

MAX20804TFD是一款完全集成式高效降壓型 DC-DC 開關穩壓器。它能夠在 2.7V 至 16V 的輸入電源下運行，并且每個輸出可以在 0.5V 至 5.8V 之間調節，提供高達 4A 的負載電流。該器件的開關頻率可在 500kHz 至 3.0MHz 之間進行配置，并能夠優化解決方案的尺寸和性能設計。
MAX20804TFD采用具有內部補償的固定頻率和電流模式控制。MAX20804TFD具有可選的高級調制方案 (AMS)，可提供更好的動態負載瞬態性能。該器件還具有可選的不連續電流模式 (DCM) 操作，以提高輕載效率。通過將引腳搭接電阻從 PGM_ 引腳連接到地可以選擇操作設置和可配置功能。
MAX20804TFD具有內部 1.8V LDO 輸出，為柵極驅動器和內部電路供電 (VCC)。此外，該穩壓器還集成了多種保護功能，包括正負過流保護、輸出過壓保護和過溫保護，可確保設計穩定可靠。
應用領域
MAX20804TFD適用于各種應用領域，包括：
通信設備
網絡設備
服務器和存儲設備
負載點穩壓器
基本規格
型號：MAX20804TFD
功能：降壓
輸出配置：正
拓撲：降壓
輸出類型：可調式
輸出數：1
電壓 - 輸入（最小值）：2.7V
電壓 - 輸入（最大值）：16V
電壓 - 輸出（最小值/固定）：0.5V
電壓 - 輸出（最大值）：5.8V
電流 - 輸出：4A
頻率 - 開關：500KHz ~ 3MHz
同步整流器：無
工作溫度：-40°C ~ 150°C（TJ）
安裝類型：表面貼裝，可潤濕側翼
封裝/外殼：14-FC2QFN
