ADUM263N1BRIZ是一款集成故障安全和3個反向通道的魯棒5.0 kVrms六通道數字隔離器，其適用于需要高速數據傳輸和電氣隔離的應用場景。
ADUM263N1BRIZ具有以下主要特點：
高共模瞬變抗擾度：100 kV/μs
對輻射和傳導噪聲的高抗干擾能力
低傳播延遲
13 ns（最大值，5 V）
15 ns（最大值，1.8 V）
最大保證數據速率：150 Mbps
安全和法規認證（申請中）
UL認證：1分鐘5000 V rms，符合UL 1577
CSA元件驗收通知5A
VDE合格證書
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 849 V 峰值
CQC認證符合GB4943.1-2011
低動態功耗
1.8 V至5 V電平轉換
工作溫度最高可達：125°C
故障安全高或低選項
16引腳寬體SOIC_IC封裝，符合RoHS標準
產品說明

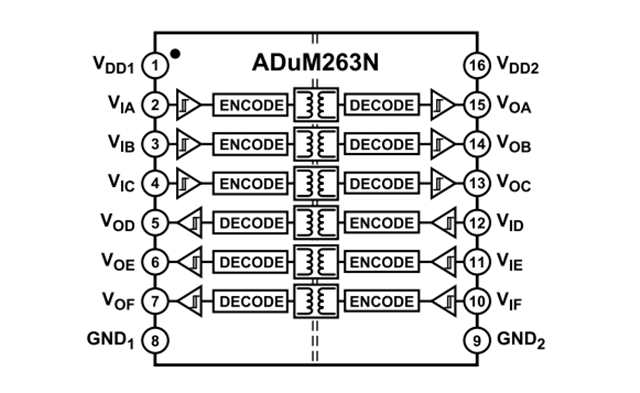

ADUM263N1BRIZ是一款采用ADI公司iCoupler?技術的6通道數字隔離器。該隔離器件將高速、互補金屬氧化物半導體(CMOS)與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。ADUM263N1BRIZ隔離器的最大傳播延遲為7.2 ns，在5 V下脈沖寬度失真小于4.5 ns。具有嚴格的4.0 ns（最大值）傳播延遲通道間匹配。
ADUM263N1BRIZ數據通道屬于獨立式通道，提供多種配置選擇，可承受5.0 kV rms的電壓額定值。該器件可采用1.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。
與其它光耦合器不同，可確保不存在輸入邏輯轉換時的直流正確性。ADUM263N1BRIZ提供兩種不同的故障安全選項，輸入電源未用時，輸出轉換到預定狀態。
應用領域
ADUM263N1BRIZ適用于多種需要高隔離性能的場合，包括：
通用多通道隔離
串行外設接口(SPI)/數據轉換器隔離
工業現場總線隔離
技術規格
產品：ADUM263N1BRIZ
產品類型：數字隔離器
技術：磁耦合
類型：通用
隔離式電源：無
通道數：6
輸入 - 側 1/側 2：3/3
通道類型：單向
電壓 - 隔離：5000Vrms
共模瞬變抗擾度（最小值）：75kV/μs
數據速率：150Mbps
傳播延遲 tpLH / tpHL（最大值）：13ns，13ns
脈寬失真（最大）：4.5ns
上升/下降時間（典型值）：2.5ns，2.5ns
電壓 - 供電：1.7V ~ 5.5V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
器件封裝：16-SOIC
