多路復用開關IC——MAX14724EWP：1 電路 IC 開關 8:4 3 Ohms WLP-20
概述
?MAX14724EWP是一款串行控制的8:4全矩陣模擬多路復用器?。它可以從單個寬電源或±2.5V的雙電源供電，具有廣泛的電源電壓范圍，使其特別適合電池供電的便攜式設備。所有通道都保證在切換前斷開，確保穩定的信號傳輸。MAX14724EWP的串行控制可以選擇I2C和SPI模式，這兩種模式都提供對每個獨立開關的單獨控制，可以應用任何組合的開關?。
MAX14724EWP具有雙向操作，支持滿擺幅模擬信號。所有控制輸入均為1.6V邏輯電平兼容信號。MAX14724EWP采用小尺寸、20焊球、2mm × 1.7mm、晶圓級封裝(WLP)。
應用領域
MAX14724EWP適用于需要高穩定性和靈活控制的便攜式設備，如：
電池供電設備
數據采集
醫療裝置
信號切換
其串行控制的靈活性使得MAX14724EWP在不同應用中易于集成和配置?。
MAX14724EWP具有以下特性：
靈活的結構易于設計和控制
8:4矩陣開關多路復用器
完全可編程，同時更新
獨立控制每個開關

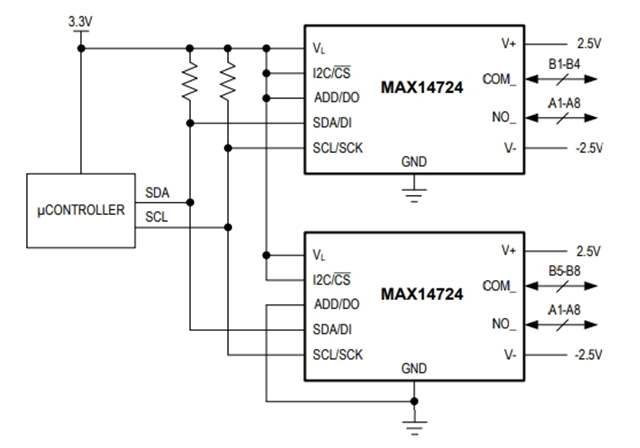

串行控制
I2C帶地址選擇引腳
SPI帶有用于菊鏈連接的DO引腳
兼容1.6V邏輯電平
低失真開關提高系統性能
1Ω RON (典型值)，使用+5V或±2.5V電源
通道之間0.5Ω RON匹配電阻(典型值)
整個信號范圍內的平坦度為0.2Ω RON (典型值)
低漏流：5nA @ +25°C (典型值)
集成保護提高系統可靠性
NO_和COM_上具有±30kV HBM保護
NO_和COM_上具有±15kV IEC 61000-4-2氣隙放電保護
NO_和COM_上具有±10kV IEC 61000-4-2接觸放電保護
高度集成多路復用降低外形尺寸和系統復雜度
20 WLP (2mm × 1.7mm)
此外，MAX14724EWP的參數如下：
通道數量：8 Channel
配置：1 x 84
電源電壓：5 V
最小雙重電源電壓：+/- 2.5 V
最大雙重電源電壓：+/- 2.5 V
導通電阻—最大值：3 Ohms
運行時間—最大值：1 us
空閑時間—最大值：600 ns
工作溫度：- 40°C 至 + 85°C
封裝/箱體：WLP-20
