最新資訊ADUM5202WCRWZ適用于各種需要高隔離和穩定電源的應用，如工業控制、醫療設備、通信設備和儀器儀表等。其內置的DC-DC轉換器簡化了電源設計，降低了系統成本和復雜度。說明ADUM5202WCRWZ是一款雙通道數字隔離器，集成isoPower 隔離式DC-DC轉換器。該DC-DC轉換器基于ADI公司…
ADUM5202WCRWZ適用于各種需要高隔離和穩定電源的應用，如工業控制、醫療設備、通信設備和儀器儀表等。其內置的DC-DC轉換器簡化了電源設計，降低了系統成本和復雜度。
說明

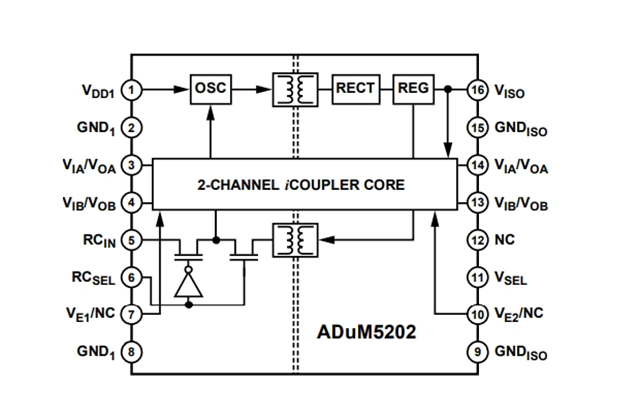

ADUM5202WCRWZ是一款雙通道數字隔離器，集成isoPower 隔離式DC-DC轉換器。該DC-DC轉換器基于ADI公司的iCoupler? 技術，采用5.0 V/3.3 V輸入和5.0 V/3.3 V輸出電壓時，分別可提供高達500 mW/200 mW的穩壓隔離功率。在低功耗隔離設計中，無需使用單獨的隔離式DC-DC轉換器。利用ADI公司的芯片級變壓器iCoupler 技術，能夠隔離邏輯信號及DC-DC轉換器，因此可提供小尺寸、完全隔離的解決方案。
ADUM5202WCRWZ可以與isoPower?產品 ADuM5401,ADuM5402, ADuM5403, ADuM5404 和ADuM5000 配合使用，以實現更高的輸出功率水平和更多的通道數。
ADUM5202WCRWZ隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率。
主要特點
集成DC-DC轉換器?：ADUM5202WCRWZ內置DC-DC轉換器，支持3V或5V的穩壓輸出，最大輸出功率為500 mW。
高隔離電壓?：每個通道的隔離電壓達到2.5 kV，ADUM5202WCRWZ適用于需要高電壓隔離的應用。
高速信號傳輸?：ADUM5202WCRWZ支持DC至25 Mbps (NRZ)的信號傳輸速率。
施密特觸發器輸入?：ADUM5202WCRWZ具有施密特觸發器輸入功能，適用于需要穩定信號處理的場合。
封裝形式?：ADUM5202WCRWZ采用16引腳的SOIC封裝，尺寸為7.4mm，適合表面貼裝技術（SMT）應用。
工作溫度范圍?：工作溫度范圍為-40°C至105°C，ADUM5202WCRWZ適用于廣泛的工業和商業應用。?
安全和認證?：符合UL 1577標準，ADUM5202WCRWZ具有VDE合格證書，適用于需要安全認證的應用場景。
典型應用場景?
ADUM5202WCRWZ在以下領域具有廣泛應用：
1?、PLC與現場總線隔離?：ADUM5202WCRWZ用于RS-485/CAN總線接口，隔離信號傳輸以抑制地環路干擾?。
2、電機控制?：隔離柵極驅動信號，保護控制器免受高壓沖擊?。
3、開關電源隔離反饋?：ADUM5202WCRWZ提供初級與次級間的信號隔離，確保反饋回路穩定性?。
4、太陽能逆變器與UPS?：隔離控制信號與功率模塊，ADUM5202WCRWZ提升系統安全性?。?
5、隔離式數據接口?：ADUM5202WCRWZ用于以太網、SPI/I2C通信，防止共模噪聲影響信號完整性?。
