最新資訊器件說明Infineon 第2代ISOFACE?8通道高端驅動器IC ISO2H823V2.5提供集成的2.5kV電流隔離，因此符合IEC 61131-2的增強隔離要求。同時，ISO2H823V2.5為系統級診斷設定了新標準。8個通道中的每一個都配有5重診斷監控功能：開路負載（活動模式-驅動器打開和非活動模式-驅動…
器件說明
Infineon 第2代ISOFACE?8通道高端驅動器IC ISO2H823V2.5提供集成的2.5kV電流隔離，因此符合IEC 61131-2的增強隔離要求。同時，ISO2H823V2.5為系統級診斷設定了新標準。8個通道中的每一個都配有5重診斷監控功能：開路負載（活動模式-驅動器打開和非活動模式-驅動器關閉）、對VBB短路、過電流（=對GND短路）、過溫。
隨著工業控制系統的復雜性和集成度的不斷提高，全面的診斷監控在廣泛的工業應用中具有很高的價值，既可以用于預防性維護，也可以縮短代價高昂的計劃外停機時間。

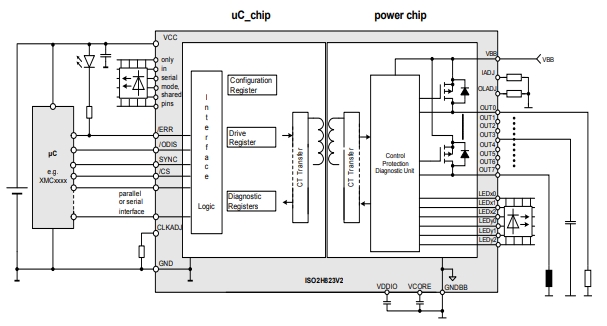

ISO2H823V25 是一款采用PG-VQFN-70-2封裝的電流隔離式8位數據接口，提供8個完全受保護的高壓側電源開關，每通道可處理高達730 mA的電流。
關鍵特征
?接口兼容3.3V CMOS操作
?并行/串行μC接口
?高共模瞬變抗擾度
?集成診斷：
–每個輸出通道有5種不同類型的診斷反饋
–全球?qū)用娴?種診斷反饋
?公共輸出禁用引腳
?通用錯誤指示引腳
?重新同步以實現高端開關的低抖動開關
?用于短路保護的有源輸出電流限制
?反向輸出電壓保護
?帶自動重啟和遲滯功能的欠壓關斷
?集成箝位功能，可切換電感負載，每通道能量高達150 MJ
?具有自動重啟功能的每個通道的熱關斷和診斷
?VBB范圍為11 V至35 V，專為24 V系統設計
?ESD保護
?符合RoHS規范
典型應用
?適合工業應用的隔離開關：
PLC、分布式控制系統、工業PC、機器人等
?所有類型的電阻、電感和電容負載
?適用于24 V DC應用的μController兼容型電源開關
?螺線管、繼電器和電阻性負載的驅動器
