明佳達電子推出一款 6 通道邏輯隔離器——LTM2887IY-5S：2500VRMS (SPI 接口) μModule 隔離器，價格優勢。LTM2887IY-5S電路圖產品描述LTM2887IY-5S是一款完整的電流數字 Module(微型模塊) 隔離器。LTM2887IY無需使用外部組件。單個 3.3V 或 5V 電源通過一個集成的隔離式…
明佳達電子推出一款 6 通道邏輯隔離器——LTM2887IY-5S：2500VRMS (SPI 接口) μModule 隔離器，價格優勢。

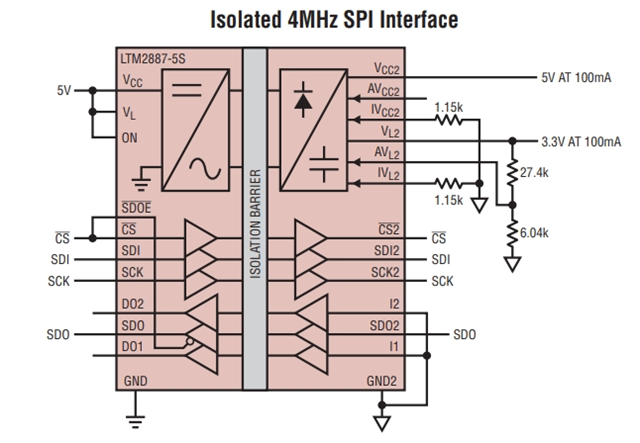

LTM2887IY-5S電路圖
產品描述
LTM2887IY-5S是一款完整的電流數字 μModule?(微型模塊) 隔離器。LTM2887IY無需使用外部組件。單個 3.3V 或 5V 電源通過一個集成的隔離式 DC/DC 轉換器為接口的兩側供電。一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。
LTM2887IY-5S可用選項符合 SPI 規范。
LTM2887IY-5S隔離側包括兩個標稱值為 5V 的電源 (具有可編程電流限制功能)，它們各能提供超過 100mA 的負載電流。這些電源可以采用單個外部電阻器從其標稱值進行調節。
LTM2887IY-5S適用于需要高速數據傳輸和電氣隔離的場景，其特點包括：
高速操作?：數據速率可達20 Mb/s
高隔離電壓?：10 kV的隔離電壓
低傳播延遲?：60 ns的傳播延遲時間
LTM2887IY-5S隔離器具有以下主要規格和特性：
6 通道邏輯隔離器：2500VRMS (持續 1 分鐘)
正待 UL-CSA 標準認可文檔 ＃E151738
隔離型 DC 電源：
1.8V 至 5V 邏輯電源 (在高達 100mA)
0.6V 至 5V 輔助電源 (在高達 100mA)
無需外部組件
SPI / 數字 (LTM2887IY-5S) 選項
可承受高共模瞬變：30kV/μs
高速操作：
10MHz 數字隔離
4MHz / 8MHz SPI 隔離
400kHz I2C 隔離
5V工作電壓
1.62V至5.5V（LTM2887IY-5S）邏輯電源
可在隔離勢壘兩端提供 ±10kV ESD HBM
最大連續工作電壓：560VPEAK
低電流停機模式 (<10μA)
扁平 15mm x 11.25mm x 3.42mm BGA 封裝
LTM2887IY-5S典型應用場景包括：
工業通信?：隔離SPI接口（如PLC、電機控制）?。
測試設備?：高精度儀器儀表的接地環路隔離?。
醫療系統?：安全隔離的數據采集與傳輸?。
