深圳市明佳達電子有限公司出售原裝NXP通用MCU LPC2458FET180 單芯片16/32位微控制器；512 kB閃存、以太網、CAN、ISP/IAP、USB 2.0設備/主機/OTG、外部存儲器接口。

說明

LPC2458FET180微控制器是業界唯一一款基于ARM7?閃存、提供集成LCD支持的MCU。LPC2478和非閃存LPC2470各具有兩條ARM?高速總線，可同時運行多個高帶寬外設，包括LCD、10/100以太網、USB全速設備/主機/OTG控制器和兩個CAN通道。這些 MCU 非常適合使用 LCD 面板并需要網絡或互聯網連接的各種應用。

特征

• Arm7TDMI-S?處理器，運行頻率高達72 MHz。

• 512 kB片上Flash程序存儲器，實現在系統編程(ISP)和在應用編程(IAP)功能。Flash程序存儲器位于Arm局部總線，用于高性能CPU訪問

• 98 kB片上SRAM包括：

• Arm局部總線上的64 kB SRAM，用于高性能CPU訪問。

• 用于以太網接口的16 KB SRAM。也可作為通用SRAM。

• 用于通用DMA的16 KB SRAM也可通過USB訪問。

• 2 kB SRAM數據存儲由實時時鐘(RTC)電源域供電。

• 雙先進高性能總線 (AHB)系統允許以太網DMA、USB DMA和執行程序同時無沖突使用片上閃存。

• EMC支持異步靜態存儲器設備，例如RAM、ROM、閃存、以及動態存儲器，如單數據速率SDRAM。

• 先進矢量中斷控制器(VIC)，支持最多32個矢量中斷。

• AHB上的通用DMA(GPDMA)控制器，可用于SSP、I2S、SD/MM接口以及內存到內存的傳輸。

• 串行接口：

• 以太網MAC，帶MII/RMII接口和相關DMA控制器。這些功能位于一個獨立AHB中。

• USB 2.0全速雙端口設備/主機/OTG控制器，帶片上PHY和相關DMA控制器。

• 帶小數波特率發生器的4個UART，1個帶調制解調器控制I/O，1個帶IrDA支持，全部都帶FIFO。

• 雙通道CAN控制器。

• SPI控制器。

• 2個SSP控制器，帶FIFO和多協議功能。一個是SPI端口的備用端口，共享其中斷。SSP可用于GPDMA控制器。

• 3個I2C總線接口(一個帶開漏輸出，兩個帶標準端口引腳)。

• I2S (音頻芯片互聯)接口，用于數字音頻輸入或輸出?？捎糜贕PDMA。

• 其它外設：

• SD/MMC存儲卡接口。

• 136個通用I/O引腳，帶可配置的上拉/下拉電阻。

• 在8引腳中輸入多路復用的10位ADC。

• 10位DAC。

• 4個通用定時器/計數器，帶8個捕獲輸入和10個匹配輸出。每個定時器塊都有一個外部計數輸入。

• 2個PWM/定時器模塊，支持三相電機控制每個PWM都有一個外部計數輸入。

• 帶獨立電源域的RTC，其時鐘源可以是RTC振蕩器或APB時鐘。

• 2 kB SRAM由RTC電源引腳供電，在芯片其它部分?jǐn)嚯姇r(shí)仍允許數據存儲。

• 看門狗定時器(WDT)。WDT可用內部RC振蕩器、RTC振蕩器或APB時鐘作為時鐘源。

• 與現有工具兼容的標準Arm測試/調試接口。

• 仿真跟蹤模塊支持實時跟蹤。

• 3.3 V單電源(3.0 V至3.6 V)。

• 4種低功耗模式：空閑模式、睡眠模式、掉電模式和深度掉電模式。

• 四個可配置為邊沿/電平敏感型的外部中斷輸入。所有端口0和端口2上的GPIO引腳均可用作邊沿敏感型中斷源。

• 處理器通過任何可在掉電模式中運行的中斷由掉電模式喚醒(包括外部中斷、RTC中斷、USB活動、以太網喚醒中斷、CAN總線活動、端口0/2引腳中斷等)。

• 兩個獨立的電源域，允許根據所需要功能進行功耗微調。

• 為進一步節電，每個外設都有其自己的時鐘分頻器。這些分頻器幫助減少20%到30%的動態功耗。

• 采用中斷和強制復位的獨立閥值進行掉電檢測。

• 片上上電復位。

• 工作范圍從1 MHz到25 MHz的片內晶體振蕩器。

• 4 MHz內部RC振蕩器，將精度校準到1 %，可選擇性地用作系統時鐘。用作CPU時鐘時，不允許CAN和USB運行。

• 一個片上PLL允許CPU以最大CPU速率運行， 而不需要一個高頻率晶振。可從主振蕩器、內部RC振蕩器或RTC振蕩器運行。

• 用于簡化電路板測試的邊界掃描。

• 通用引腳功能選擇為使用片內外設功能提供了更多可能性。

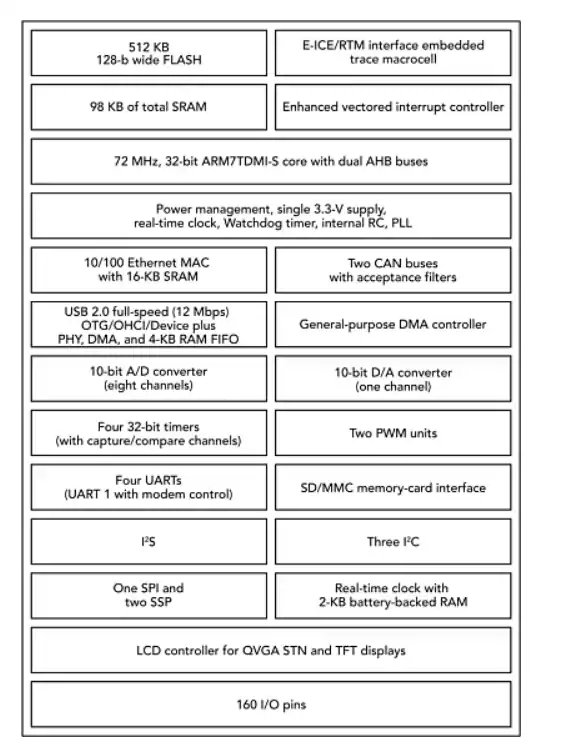

框圖
