概述
MAX14866UTM器件是一款16通道、高壓(HV)模擬SPST開關，主要用于超聲應用中的高壓多路復用。MAX14866UTM采用單一低壓電源(+5V)供電，不需要專用高壓電源，從而節省了成本并簡化了系統。此外，對于探針內應用，高壓電源在探針/換能器探頭中不需要與MAX14866UTM相關聯，從而提高了安全性并簡化了安全法規合規性。
MAX14866UTM在多個方面性能出色，包括帶寬（高達50MHz）、電荷注入(<100pC)和線性發射輸入范圍（高達210VPKPK）。低信號開關RDSON在0V上下通常約為7Ω，并在整個輸入范圍內保持平坦，確保獲得優異的線性度。

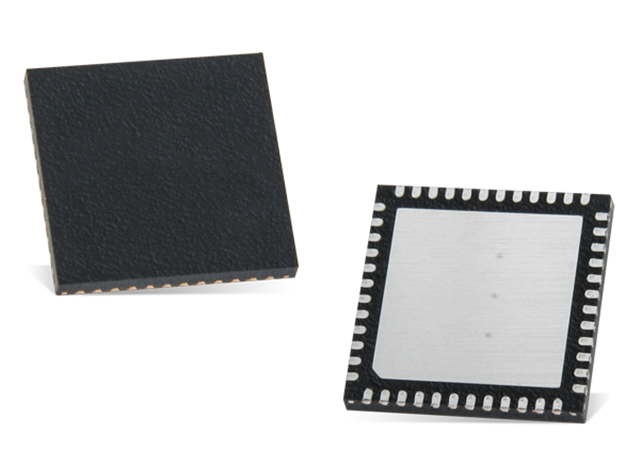

MAX14866UTM采用TQFN封裝，該尺寸是行業標準的48引腳、7mm x 7mm封裝。
關鍵特性
1、高壓與寬電壓支持?
MAX14866UTM支持單電源供電（1.7V~5.5V），無需額外高壓電源即可處理210V峰峰值線性信號，簡化系統電源設計?。
MAX14866UTM集成16通道SPST開關，導通電阻典型值7Ω（最大值13Ω），通道匹配誤差低至0.21Ω，確保信號傳輸一致性?。
?2、高頻性能與低干擾?
MAX14866UTM帶寬高達500MHz（同類最佳），-3dB帶寬50MHz，適用于超聲探頭等高頻信號路由?。
電荷注入<100pC，串?dāng)_抑制達-65dB@5MHz，減少切換過程中的信號失真?。
?3、可靠性設計?
工作溫度范圍0°C~85°C，MAX14866UTM采用48引腳TQFP封裝（5.6x5.6mm），表面貼裝兼容高密度PCB布局?。
開關切換時間4μs（導通/關斷），靜態漏電流≤1μA，MAX14866UTM可優化低功耗場景?。
典型應用場景?
?1、醫療超聲成像系統?
MAX14866UTM用于超聲探頭信號多路復用，通過高壓通道切換實現高分辨率成像，兼容探頭內集成設計?。
?2、工業測試與自動化?
在PLC和ATE設備中，MAX14866UTM實現傳感器陣列信號路由，支持多通道同步采集?。
MAX14866UTM適配高壓電源模塊測試，保障信號切換穩定性?。
?3、通信基礎設施?
MAX14866UTM集成于基站天線切換系統，處理高頻信號路由，降低系統復雜度?。
如需了解更多MAX14866UTM產品信息，請?jiān)L問www.stylb.cn。
