深圳市明佳達電子供應ADUC841BSZ62-5微控制器：20MIPS 8052 Flash MCU + 8通道12位ADC + 雙通道12位DAC。

概述

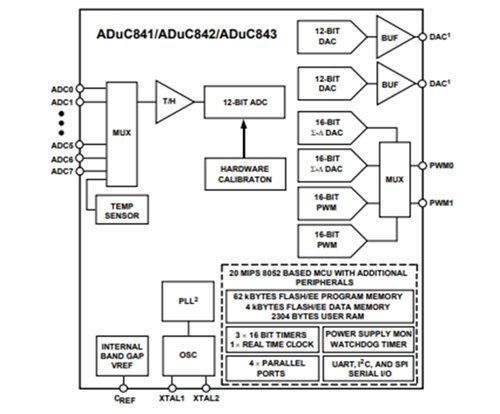

ADUC841BSZ62-5是ADI（亞德諾）推出的8位微控制器，屬于MicroConverter系列，集成12位ADC和DAC模塊。

ADUC841BSZ62-5與ADuC842的差異體現在時鐘振蕩器電路上；ADUC841BSZ62-5的時鐘由一個最高頻率為20 MHz的外部晶振提供，ADuC842則采用一個頻率為32 kHz的晶振，其片內PLL可產生最高16.78 MHz的可編程內核時鐘。

ADUC841BSZ62-5微控制器是經過優化的8052內核，峰值性能最高可達20 MIPS。該系列提供三種不同的存儲器選項，最大支持62 kB非易失性Flash/EE程序存儲器。片內同時集成4 kB非易失性Flash/EE數據存儲器、256字節RAM和2 kB擴展RAM。

ADUC841BSZ62-5器件還內置其它模擬功能、兩個12位DAC、電源監視器和一個帶隙基準電壓源。片內數字外設包括2個16位Σ-Δ型。DAC、1個雙通道輸出16位PWM、1個看門狗定時器、1個時間間隔計數器、3個定時器/計數器和3個串行I/O端口（SPI、I2C和UART）。

ADUC841BSZ62-5 核心參數?

?架構?：基于8052內核，數據總線寬度8bit，最大時鐘頻率20MHz?。

?存儲配置?：62kB Flash程序存儲器，2.25kB數據RAM?。

?ADC/DAC性能?：12位分辨率，支持8通道模擬輸入?。

?接口類型?：集成I2C、SPI、UART通信接口?。

ADUC841BSZ62-5 封裝與電氣特性

封裝形式?：MQFP-52（QFP-52），尺寸10mm×10mm×2mm，支持SMD/SMT安裝?。

?電源范圍?：4.75V–5.25V，典型功耗低?。

?工作溫度?：-40°C至+85°C，符合工業級標準?。

技術規格

產品：ADUC841BSZ62-5

核心：8052

程序存儲器大?。?2 kB

數據 RAM 大小：2.25 kB

封裝 / 箱體：MQFP-52

最大時鐘頻率：20 MHz

ADC分辨率：12 bit

輸入/輸出端數量：34 I/O

電源電壓：4.75 V 至 5.25 V

安裝風格：SMD/SMT

數據總線寬度：8 bit

工作溫度：- 40°C 至 + 85°C

系列：ADUC841

高度：2 mm

接口類型：I2C/SPI/UART

長度：10 mm

濕度敏感性：Yes

ADC通道數量：8 Channel

計時器/計數器數量：3 Timer

處理器系列：ADUC841

產品類型：8-bit Microcontrollers - MCU

程序存儲器類型：Flash

應用領域

?光通信系統?：ADUC841BSZ62-5用于激光功率控制與調制電路，通過內置12位ADC/DAC實現信號精準采集與輸出?。

?工業自動化?：ADUC841BSZ62-5支持智能傳感器開發，如溫度、壓力傳感器信號處理，結合SPI/I2C接口實現設備間通信?。

?基站與通信設備?：ADUC841BSZ62-5應用于基站信號處理模塊，支持多通道數據采集及實時控制?。

?精密儀器儀表?：ADUC841BSZ62-5適用于便攜式測量設備，依托低功耗特性（4.75-5.25V供電）延長電池壽命?。
