深圳市明佳達電子有限公司（供應、回收）低功耗、單端口（ADI）ADIN1300BCPZ、ADIN1300CCPZ千兆以太網收發器 40-LFCSP。
產品介紹：

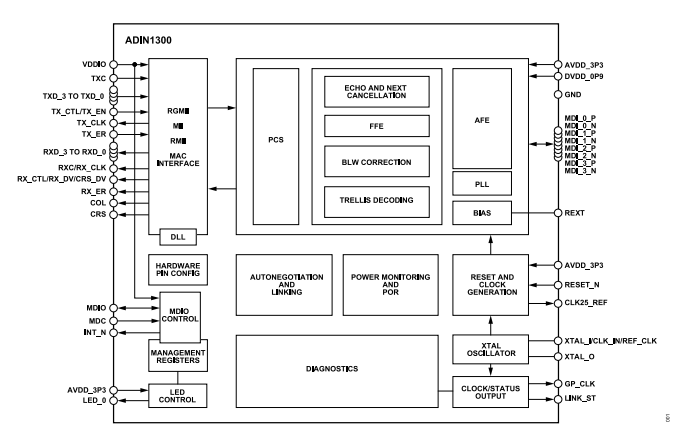

ADIN1300是一款具有低延遲特性的低功耗、單端口、千兆以太網收發器，主要設計用于工業以太網應用。此設計集成了高能效以太網(EEE)物理層器件(PHY)內核以及所有相關的通用模擬電路、輸入和輸出時鐘緩沖、管理接口和子系統寄存器以及MAC接口和控制邏輯，以便管理復位和時鐘控制以及引腳配置。
ADIN1300采用緊湊型6 mm × 6 mm、40引腳架構芯片級(LFCSP)封裝。如果使用3.3 V MAC接口電源，該器件至少可使用2個電源（0.9 V和3.3 V）供電。為實現最大的系統級設計靈活性，可通過單獨的VDDIO電源配置數據輸入/輸出(MDIO)管理和MAC接口電源電壓，不用考慮ADIN1300上的另一個電路，允許在1.8 V、2.5 V或3.3 V下工作。上電時，ADIN1300保持在硬件復位狀態，直至每個電源已超過其最小上升閾值。通過監視電源以檢測一個或多個電源電壓是否低于最小下降閾值，并將器件保持在硬件復位狀態直到電源恢復并滿足上電復位(POR)電路要求，從而提供掉電保護。
MII管理接口（也稱為MDIO接口）在主機處理器或MAC（也稱為管理站(STA)）和ADIN1300之間提供雙線式串行接口，以便訪問PHY內核管理寄存器中的控制和狀態信息。該接口兼容IEEE 802.3標準第22條和第45條管理框架結構。
ADIN1300在千兆速度下支持150米電纜，在100 Mbps或10 Mbps速率下工作時支持180米電纜。
類型：收發器
協議：IEEE 802.3
驅動器/接收器數：4/4
雙工：全，半
數據速率：10Mbps，100Mbps，1Gbps
電壓 - 供電：1.71V ~ 1.89V，2.25V ~ 2.75V，3.14V ~ 3.46V
工作溫度：-40°C ~ 105°C（TA）
安裝類型：表面貼裝型
封裝/外殼：40-WFQFN 裸露焊盤，CSP
供應商器件封裝：40-LFCSP-WQ（6x6）
應用：
? 工業自動化
? 過程控制
? 工廠自動化
? 機器人/運動控制
? 時間敏感型網絡(TSN)
? 樓宇自動化
? 測試與測量
? 工業物聯網(IoT)
如有興趣，歡迎致電與陳先生聯系：
QQ：1668527835
電話：13410018555
