明佳達電子推出進口原裝 TPS7B7701QPWPRQ1 TPS7B7701-Q1 汽車類 300mA、電池供電運行 (40V)、可調節天線低壓降穩壓器
TPS7B7701QPWPRQ1產品說明：

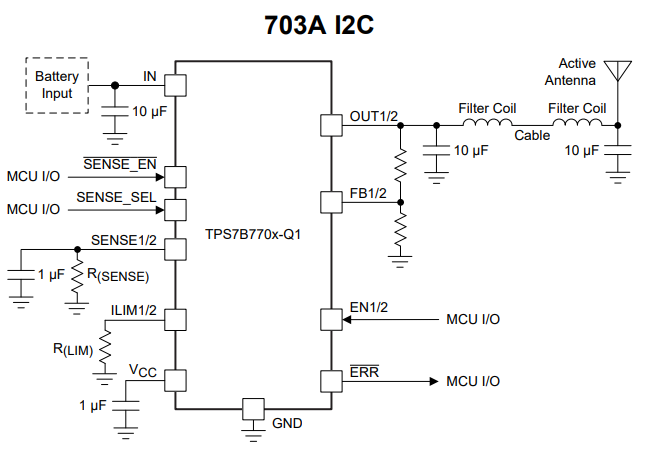

TPS7B7701-Q1 系列器件采用具有電流檢測功能的單 通道和雙通道高電壓低壓差穩壓器 (LDO)，適合在 4.5V 至 40V（45V 負載突降保護）的寬輸入電壓范圍 內工作。這些器件通過一條每通道電流為 300mA 的同 軸電纜為有源天線的低噪聲放大器供電。每條通道還可 提供 1.5V 至 20V 的可調節輸出電壓。
特性：
? 符合汽車類應用的 要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度 1 級：–40°C 至 125°C 的環境運行溫度范圍
– 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
– 器件組件充電模式 (CDM) ESD 分類等級 C4B
? 具有電流檢測和可調節限流功能的單通道和雙通道低壓降穩壓器 (LDO)
? 4.5V 至 40V 寬輸入電壓范圍，45V 負載突降保護
? FB 接至 GND 時進入電源開關模式
? 1.5V 至 20V 可調節輸出電壓
? 每通道輸出電流高達 300mA
? 可通過外部電阻實現可調節限流功能
? 高精度電流檢測功能，無需進一步校準即可在低電流下檢測天線開路情況
? 高電源抑制比：100Hz 時的典型值為 73dB
? 集成反向極性保護，低至 -40V 且無需外部二極管
? 負載電流為 100mA 時，最大壓降電壓為 500mV
? 與 2.2μF 至 100μF（ESR 為 1mΩ 至 5Ω）范圍內的輸出電容器搭配使用時可保持穩定
? 集成了保護和診斷功能
– 熱關斷
– 欠壓鎖定 (UVLO)
– 短路保護
– 反向電池極性保護
– 反向電流保護
– 輸出端電池短路保護
– 輸出端感性負載鉗位
– 多通道/器件間的電流檢測功能復用
– 能夠通過電流檢測功能區分所有故障
? 16 引腳 HTSSOP PowerPAD?封裝
應用
? 信息娛樂系統有源天線電源
? 環視攝像頭電源
? 適用于小電流應用的高側電源 開
