商品名稱:波束成形器
品牌:ADI
年份:25+
封裝:WLCSP-176
貨期:全新原裝
庫存數量:2000 件

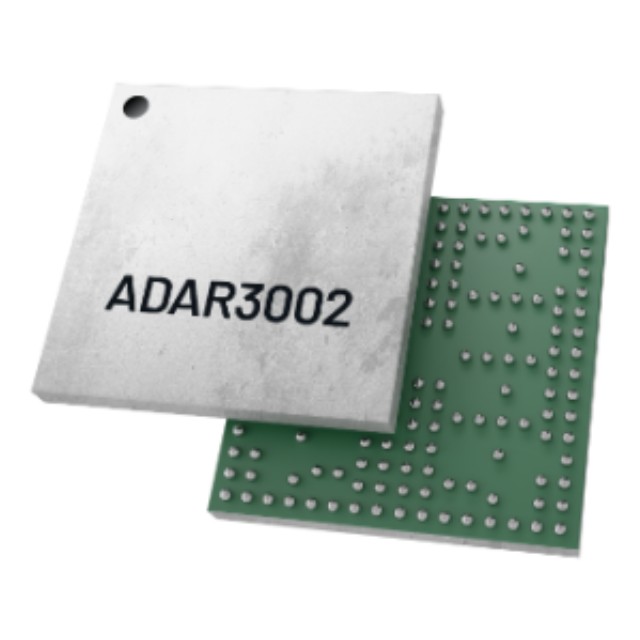

ADAR3002ACBZ 是一款 17.7 GHz 至 21.2 GHz 接收、2 波束和 4 個雙極化元件、用于極化相控陣的波束成形芯片。16 條 RF 路徑中的每一條都通過可變幅度和相位(VAP)塊提供≥31 dB 的增益調整范圍和 360 度相位調整,分辨率分別小于≤0.5 dB 和 5.625 度。每個 VAP 包含一個數字步進衰減器(DSA)和移相器單元(PSU)。
通過簡單的 3 線或 4 線串行端口接口(SPI)可以訪問片內控制寄存器和存儲器。另外,SPI 可通過四個地址引腳最多控制同一串行線上的十六個器件。隨機存取存儲器(RAM)可存儲最多 256 個光束狀態,每個光束每個極化組織成 64 個光束狀態。時序控制器選擇并推進來自 RAM 或 FIFO 的光束狀態。
ADAR3002ACBZ 采用 176 球 6.6 x 6.6 毫米晶圓級芯片規模封裝(WLCSP),額定溫度范圍為 ?40°C 至 +85°C。
ADAR3002ACBZ 應用
移動 Ka 波段衛星通信應用
航空站
地面終端
海運碼頭
ADAR3002ACBZ 主要特性
頻率范圍 17.7 GHz 至 21.2 GHz
噪聲系數(使用電子增益)= 2.0 dB
低功耗 = 362mW(標稱偏置設置)
8 個可編程放大器偏置設置
RMS 增益誤差 = 0.2 dB
RMS 相位誤差 = 2.3 度
19.5 GHz 時,相干增益 = 25.1 dB
所有 8 個輸入均驅動
19.5 GHz 時,單路增益 = 7.1 dB
19.5 GHz 時,IIP3 = -21.6 dBm
19.5 GHz 時,IP1dB = -29.4 dBm
交叉極化隔離度 = 25 dB
0 度至 360 度相位調節范圍
5.625 度步長/分辨率
≥31 dB 增益調整范圍
≤0.5 dB 增益分辨率
用于存儲 256 個預存儲波束位置的存儲器
每束光每個偏振有 64 個光束狀態
用戶可編程時序控制器用于選擇光束狀態
用于存儲 64 個波束位置的 FIFO 存儲器
每束光每個偏振有 16 個光束狀態
可變的 SPI 長度可實現靈活、高效的光束命令
更新、重置和靜音 1 至 16 個孔徑光束
用于集成溫度傳感器和 AMUX 引腳的 8 位 ADC
3 線或 4 線 SPI
型號
品牌
封裝
數量
描述
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
亞德諾半導體全稱為亞德諾半導體技術有限公司(Analog Devices, Inc.)簡稱(ADI)。是一家專營半導體傳感器和信號處理ic的卓越的供應商,adi將創新、業績和卓越作為企業的文化支柱,并基此成長為該技術領域最持久高速增長的企業之一。亞德諾半導體是業界廣泛認可的數據轉…

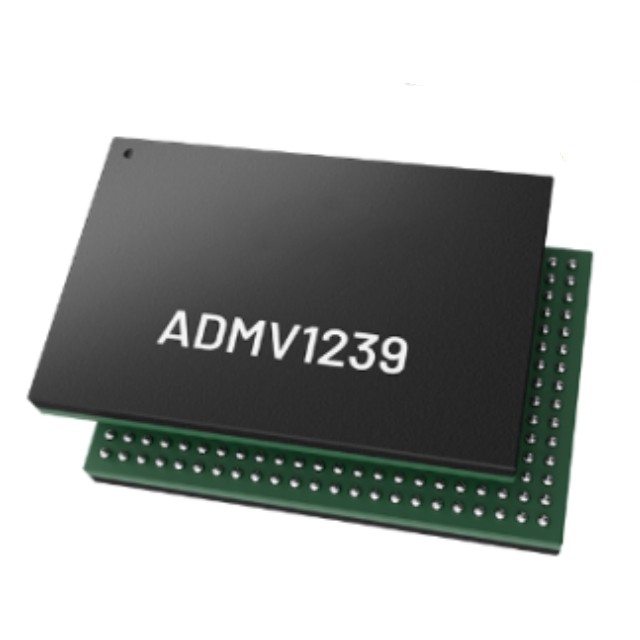

ADMV1239BBCZ
ADMV1239BBCZ 是一款集成在單芯片上的37.0 GHz至43.5 GHz、mmW 5G雙通道上變頻器、雙通道下變頻器和波束成形器。ADAR4001ACPZ
ADAR4001ACPZ 是一款專為相控陣接收應用優化的 2 GHz 至 18 GHz 四輸入單輸出波束形成器集成電路(BFIC)。ADAR4000ACPZ

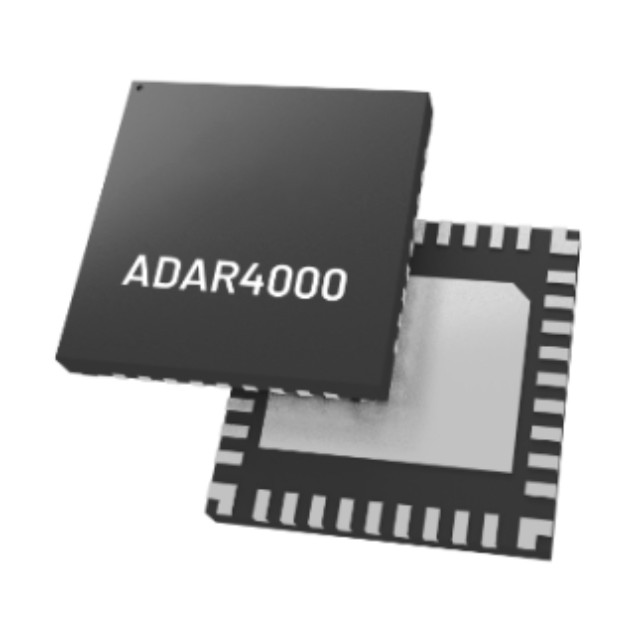

ADAR4000ACPZ是一款 2 GHz 至 18 GHz 單輸入、四輸出波束形成器 IC (BFIC),針對相控陣發射應用進行了優化。ADAR3007ABCZ

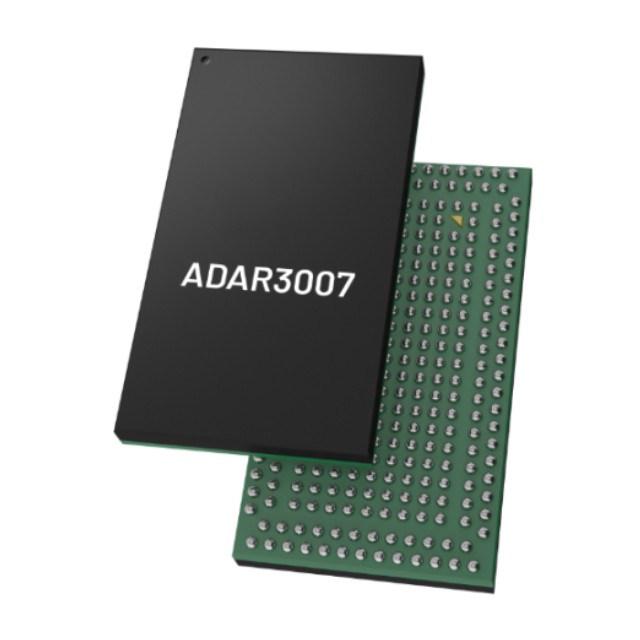

ADAR3007ABCZ是高性能Ku波段波束形成器。該芯片專為13.75 GHz至14.6 GHz頻段設計,適用于多種衛星通信和雷達系統。ADAR3006ABCZ

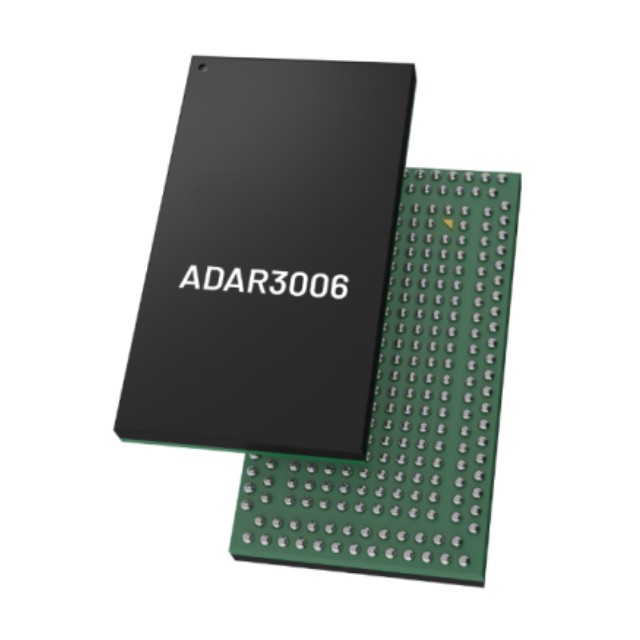

ADAR3006ABCZ是一款高性能的4波束/4元件波束形成器,適用于10.7 GHz至12.75 GHz的Ku波段應用。ADG1401BRMZ

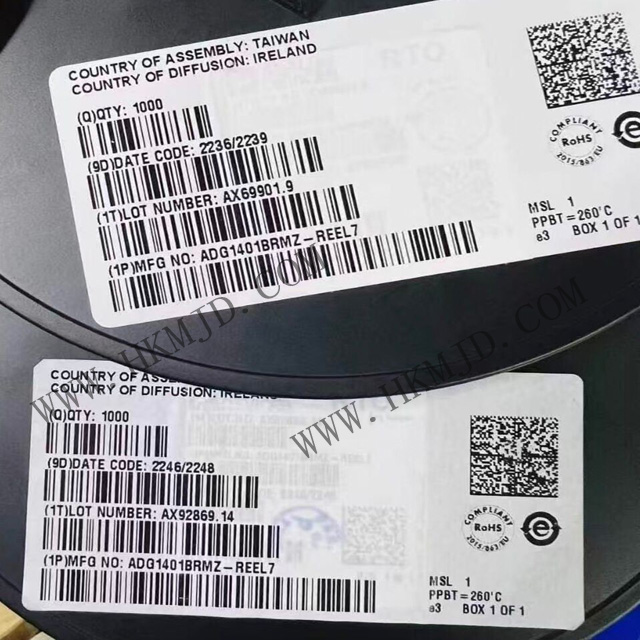

ADG1401BRMZ是一款高性能單刀單擲(SPST)模擬開關,采用8-MSOP(3.00mm寬)封裝。電話咨詢:86-755-83294757
