Allegro? ACS718KMATR-20B-T電流傳感器IC是一種經濟、高隔離的解決方案，適用于工業、商業和通信系統中的交流或直流電流感應。小型封裝是空間受限應用的理想選擇，盡管寬體提供了高隔離度所需的爬電和間隙。典型的應用包括電機控制、負載檢測和管理、開關模式電源和過電流故障保護。

該器件由一個低偏移的線性霍爾傳感器電路組成，其銅傳導路徑位于芯片表面附近。流經該銅傳導路徑的外加電流產生一個磁場，該磁場被集成的霍爾IC感應到并轉化為一個比例電壓。通過磁場與霍爾傳感器的近距離接觸，器件的精度得到了優化。比例電壓由低偏移、斬波器穩定的BiCMOS霍爾IC提供，該IC在封裝后進行了精度編程。當越來越多的電流流經初級銅傳導路徑（從引腳1到4，到引腳5到8）時，該器件的輸出有一個正斜率，這是用于電流感應的路徑。該導電路徑的內部電阻典型值為0.85mΩ，提供低功率損耗。

導電路徑的終端與傳感器引線（引腳10至15）是電氣隔離的。這使得ACS718電流傳感器IC可用于高壓側電流感應應用，而無需使用高壓側差分放大器或其他昂貴的隔離技術。

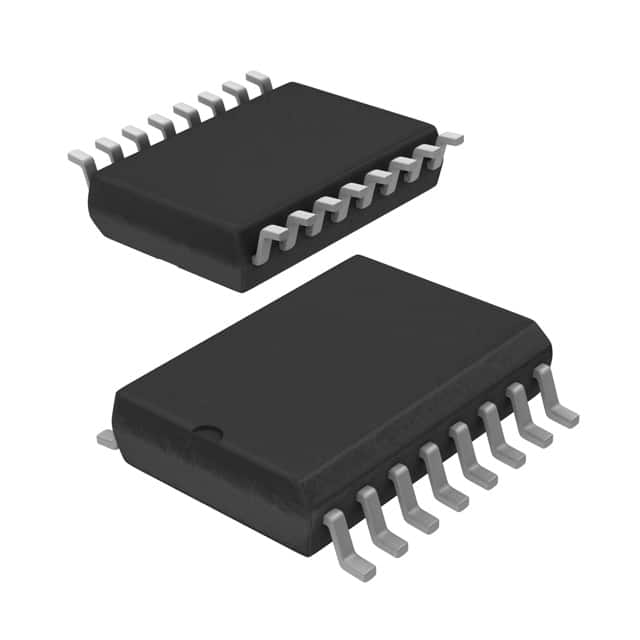

ACS718KMATR-20B-T采用小型、低矮的表面貼裝SOICW16封裝（后綴MA）。該器件不含鉛（Pb），采用100%啞錫鉛框電鍍。該器件在出廠前已進行了全面校準。

規格：

用于測量： AC/DC

傳感器類型： 霍爾效應，開環

電流 - 檢測： 20A

通道數： 1

輸出： 比率，電壓

靈敏度： 100mV/A

頻率： 40kHz

線性度： ±1%

精度： ±2%

電壓 - 供電： 5V

響應時間： 13μs

電流 - 供電（最大值）： 9mA

工作溫度： -40°C ~ 125°C

極化： 雙向

安裝類型： 表面貼裝型

封裝/外殼：16-SOIC（0.295"，7.50mm 寬）

供應商器件封裝： 16-SOIC

基本產品編號：ACS718
