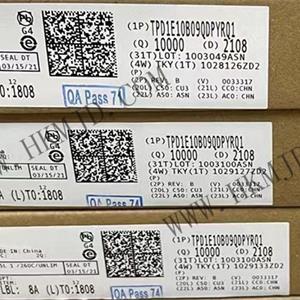

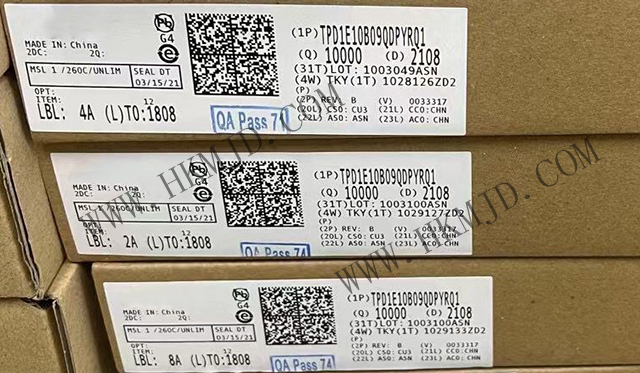

TPD1E10B09QDPYRQ1 器件是一款采用小型 0402 工業標準封裝的雙向靜電放電 (ESD) 瞬態電壓抑制 (TVS) 二極管。該 TVS 保護二極管便于將元件安裝到空間受限的 應用中 ，并 具有 較低的 RDYN 和較高的 IEC 額定值。TPD1E10B09QDPYRQ1 的額定 ESD 沖擊消散值高于 IEC 61000-4-2 4 級國際標準中規定的最高水平，可以提供 ±20kV 接觸放電和 ±20kV IEC 氣隙保護。ESD 電壓可輕松達到 5kV，并且在極端條件下，這些電壓能夠顯著升高，從而對許多集成電路造成損壞。例如，在濕度較低的環境下，電壓可超過 20kV。

低動態電阻 (0.5Ω) 和低鉗位電壓（1A IPP 時為 13V）可確保提供系統級瞬變事件保護，從而為暴露于 ESD 事件下的設計提供強有力的保護。該器件還 具有 一個 10pF IO 電容，因此非常適用于音頻線路、按鈕、存儲器接口或 GPIO。

特性

? 符合 AEC-Q101

? IEC 61000-4-2 4 級 ESD 保護

– ±20kV 接觸放電

– ±20kV 氣隙放電

? ISO 10605（330pF，330Ω）ESD 保護

– ±8kV 接觸放電

– ±15kV 氣隙放電

? IEC 61000-4-5 浪涌保護

– 4.5A (8/20μs)

? I/O 電容：10pF（典型值）

? RDYN：0.5Ω（典型值）

? 直流擊穿電壓：±9.5V（最小值）

? 超低泄漏電流：100nA（最大值）

? 鉗位電壓：13V（IPP = 1A 時的典型值）

? 工業溫度范圍：-40°C 至 +125°C

? 節省空間的 0402 封裝

應用

? 終端設備：

– 音響主機

– 高級音頻設備

– 外部放大器

– 車身控制模塊

– 網關

– 車載信息服務系統

– 攝像機模塊

? 接口：

– 音頻線路

– 按鈕

– 存儲器接口

– 通用輸入/輸出 (GPIO)
