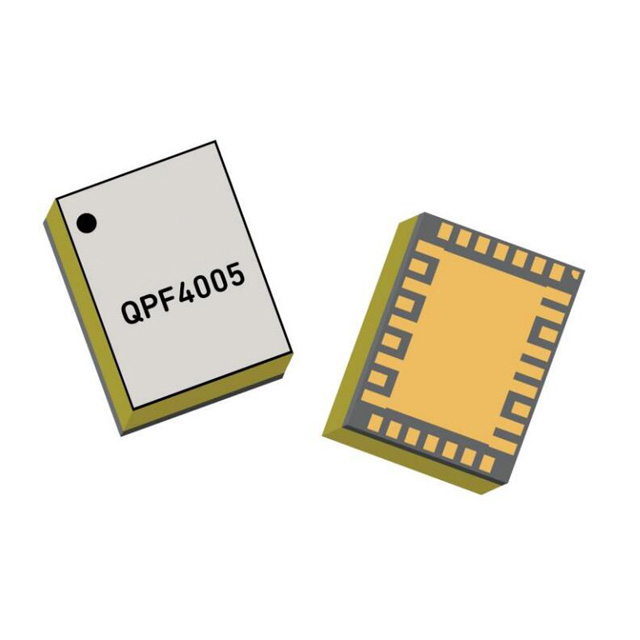

QPF4005TR7 - GaN 雙通道前端模塊

產品描述

QPF4005TR7 是一款雙通道多功能氮化鎵 MMIC 前端模塊，適用于 39GHz 相控陣 5G 基站和終端。每個通道的多功能 MMIC 芯片結合了低噪聲放大器、低插入損耗高隔離 TR 開關和高增益高效率多級功率放大器。QPF4005 的工作頻率范圍為 37 GHz 至 40.5 GHz。接收路徑（LNA + T/R SW）的設計增益為 15dB，噪聲系數小于 4.5dB。發射路徑（功率放大器 + T/R SW）提供 18 dB 的小信號增益，每個通道的飽和輸出功率為 2W。

產品特性

- 頻率范圍 37 - 40.5 千兆赫 1

- 接收噪聲系數 4.2 dB

- RX 小信號增益：18 dB

- RX 飽和功率：17 dBm

- RX TOI : 20 dBm @ - 5 dBm 引腳/音調

- 發射機小信號增益：23 dB

- 發射機飽和功率： 33 dBm

- TX TOI：42 dBm @ 24 dBm 引腳/音調

- TX ACPR：32dBc @ 24dBm 平均輸出 2

- 發射機線性度：4% EVM @ 24 分貝平均輸出 2

- TX PAE：7% @ 24 dBm 平均輸出。

- 封裝尺寸 4.5 x 6.0 x 1.8 毫米

應用

- 5G 無線基站和終端

- 點對點通信
